Cassetta di Resistenze
Dublin Core
Title
Cassetta di Resistenze
Creator
Filippo Sponton
Contributor
Filippo Sponton
Strumenti scientifici Item Type Metadata
Costruttore, modello, periodo
costruttore: S.I.A.S.
periodo: metà del XX secolo
periodo: metà del XX secolo
Dimensioni, peso, materiali
dimensioni: 15 cm x 33 cm x 12.5 cm
materiale: legno,metallo,materiale plastico,gomma, bachelite, costantana.
materiale: legno,metallo,materiale plastico,gomma, bachelite, costantana.
Descrizione

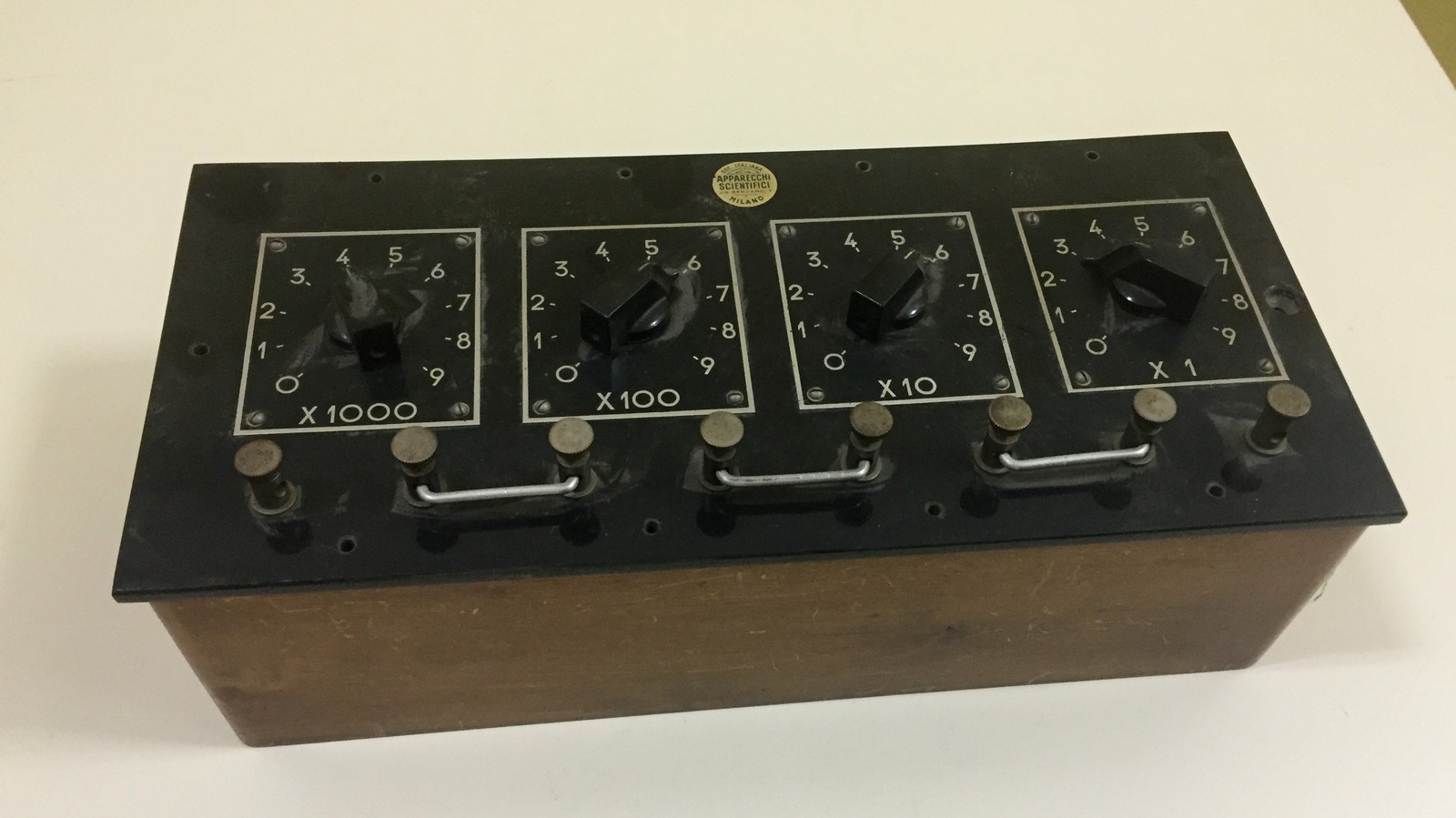

La cassetta di resistenza è racchiusa in un contenitore di legno, poggiante su quattro piedini di gomma. Il pannello superiore è occupato dai connettori elettrici e dalle manopole degli stessi.
Su ogni manopola vi è segnato un numero che va da 0 a 9 e da sinistra a destra l' indicatore del coefficiente
x 1000, x 100, x 10, x 1. Inoltre nei due connettori più esterni ci sono due spinotti coi quali si può collegare a dispositivi esterni.

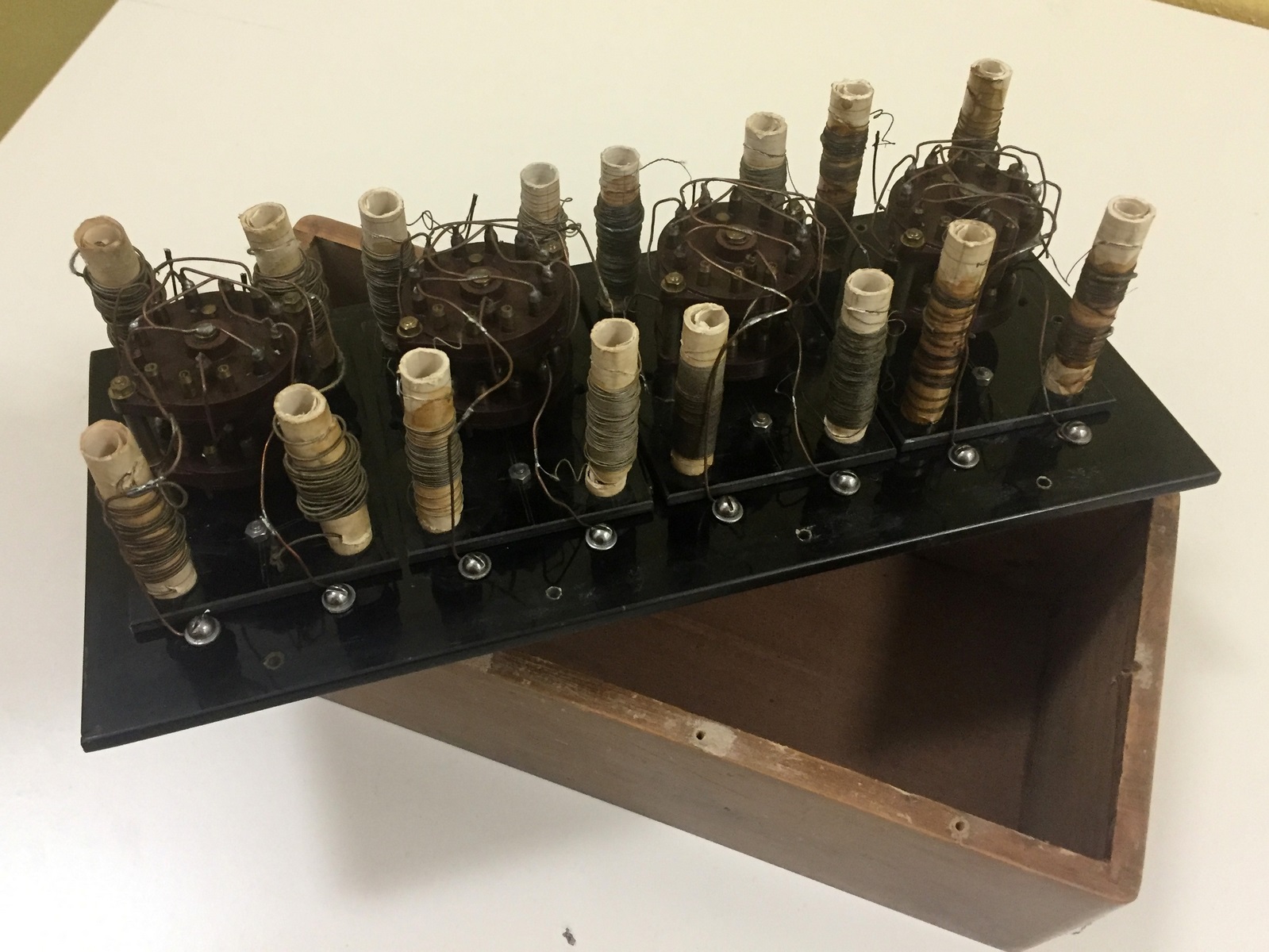

Per ogni decade sono presenti quattro avvolgimenti in filo di costantana di diverso spessore.
Su ogni manopola vi è segnato un numero che va da 0 a 9 e da sinistra a destra l' indicatore del coefficiente
x 1000, x 100, x 10, x 1. Inoltre nei due connettori più esterni ci sono due spinotti coi quali si può collegare a dispositivi esterni.
Per ogni decade sono presenti quattro avvolgimenti in filo di costantana di diverso spessore.
Principio di funzionamento
Permette di ottenere resistenze di diverso valore.
Mediamente è possibile variare la resistenza complessiva da 0 a 9000 Ohm, infatti ogni decade, avendo un valore da 0 a 9 moltiplicato per il fattore indicato, può fornire vari valori e la sua disposizione può consentire la lettura diretta dei valori in Ohm.
Mediamente è possibile variare la resistenza complessiva da 0 a 9000 Ohm, infatti ogni decade, avendo un valore da 0 a 9 moltiplicato per il fattore indicato, può fornire vari valori e la sua disposizione può consentire la lettura diretta dei valori in Ohm.
Utilizzo
Serve per degli esperimenti fisici per l' elettricità.
Note storiche
Lo scienziato ideatore fu Georg Simon Alfred Ohm, ed infatti l' unità di misura Ohm è stata creata in suo onore.
